Теплогенерирующие установки (ТГУ) наружного размещения: суть и устройство

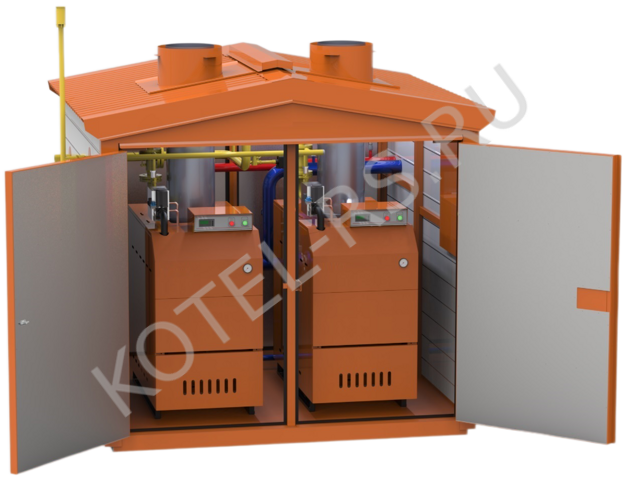

ТГУ наружного размещения — это готовый утеплённый модуль для отопления, который ставят на улице. По сути, это мини‑котельная в защитном корпусе: внутри уже смонтированы все ключевые узлы, снаружи — только подвод коммуникаций к дому.

Что входит в типовую ТГУ

В стандартный модуль закладывают всё, чтобы он работал как автономная котельная:

• Теплогенератор. Газовый котёл (одно- или двухконтурный, конвекционный либо конденсационный).

• Горелка. Одноступенчатая, двухступенчатая либо модулируемая (плавно меняет мощность под текущую потребность).

• Насосная группа. Основной циркуляционный насос плюс резервный.

• Гидравлическая обвязка. Запорная и регулирующая арматура, фильтры, расширительный бак, группа безопасности (предохранительный клапан, воздухоотводчик, манометр).

• Автоматика. Контроллер с погодозависимым регулированием. Часто предусматривают возможность подключения GSM‑модуля или интеграции в систему диспетчеризации.

• Системы безопасности. Датчики утечки газа, погасания пламени, перегрева, тяги; отсечные и термозапорные клапаны, сигнализаторы загазованности.

• Дымоход. Коаксиальный (для турбированных котлов) либо раздельный утеплённый.

• Корпус. Каркас с сэндвич‑панелями и негорючим утеплителем, герметичные уплотнения, внутренний электрообогрев и освещение, дренаж.

Виды ТГУ по исполнению

По назначению:

• Одноконтурные. Только отопление. Для ГВС используют отдельный бойлер косвенного нагрева.

• Двухконтурные. Отопление и горячее водоснабжение в одном блоке. Чаще в компактных бытовых модулях.

По принципу работы:

• Конвекционные. КПД 90–95 %, простая и надёжная конструкция.

• Конденсационные. КПД до 107–109 % (по высшей теплоте сгорания). Эффективны в низкотемпературных системах (тёплый пол, радиаторы с подачей 50–60 °C). Требуют отвода и нейтрализации кислого конденсата.

По конструктиву и масштабу:

• Компактные настенные в уличном корпусе. Мощность обычно до 30–40 кВт. Для небольших домов.

• Напольные в модуле. От 30–50 кВт и выше. Для крупных домов, коммерческих и производственных объектов.

• Блочно‑модульные котельные. Несколько котлов, буферные ёмкости, сложная автоматика. Для больших зданий, каскадной работы и резервирования.

Ключевые характеристики

• Мощность: от 10–15 кВт (небольшие дома) до нескольких мегаватт (промышленные объекты).

• КПД: 90–95 % у конвекционных, до 107–109 % у конденсационных.

• Рабочее давление: обычно 4–6 бар.

• Температура теплоносителя: до 95–110 °C.

• Диапазон рабочих температур модуля: чаще всего −40…+45 °C (зависит от климатического исполнения).

• Теплоноситель: вода либо антифриз (если есть риск промерзания).

• Срок службы: 20–25 лет при регулярном обслуживании.

Преимущества ТГУ

• Экономия внутреннего пространства. Не нужно выделять помещение под котельную и заводить газовую трубу внутрь дома.

• Повышенная безопасность. Все газовые узлы и процессы горения вынесены наружу.

• Заводская готовность. Узлы согласованы и протестированы на заводе, обвязка выполнена.

• Быстрый монтаж. На площадке ставят модуль, подключают коммуникации, делают пусконаладку.

• Меньше шума в доме. Насосы и горелка работают снаружи.

• Автономность и удобство управления. Погодозависимая автоматика, удалённый контроль и оповещения.

• Масштабируемость. Можно добавлять модули или строить каскады при росте нагрузки.

• Работа в суровом климате. Модули рассчитаны на низкие температуры, ветер и осадки.

Ограничения и нюансы

• Зависимость от электроснабжения. Автоматика, насосы и внутренний обогрев модуля требуют стабильного питания. При частых отключениях нужен ИБП или генератор.

• Стоимость выше обычного котла. Цена включает корпус, утепление, автоматику и заводскую обвязку.

• Особые требования к монтажу. Проект, подключение к топливу и ввод в эксплуатацию должны выполнять лицензированные организации.

• Неудобства при обслуживании зимой. Доступ к модулю может быть затруднён снегом и наледью.

• Для конденсационных котлов — необходимость отвода и нейтрализации конденсата.

• Требования к площадке. Нужна прочная ровная основа (лучше бетонная плита) с уклоном и дренажом.

Требования к размещению

• Основание. Ровная и прочная площадка, оптимально — бетонная плита расчётной несущей способности с уклоном и дренажом.

• Расстояние до здания. Обычно 0,7–1,5 м — чтобы был доступ к дверям модуля и удобно убирать снег. Точные расстояния определяют проект и нормативы.

• Защита от осадков. Исключить сток воды с крыши прямо на модуль и снежные заносы.

• Подвод коммуникаций. Газ, вода, электричество, теплосеть. Трубы обязательно утепляют и защищают от промерзания.

• Дымоудаление. Герметичный, теплоизолированный дымоход либо коаксиальная труба по проекту.

• Соблюдение норм. Противопожарные и строительные правила, местные регламенты, требования газоснабжающей организации.

• Свободный доступ. Площадка вокруг модуля должна оставаться чистой от снега, наледи и мусора.

Этапы монтажа и ввода в эксплуатацию

1. Проектирование. Обязателен проект с расчётами, схемами и спецификациями, согласованный с газоснабжающей организацией.

2. Подготовка площадки. Устройство фундамента, дренажа, подведение коммуникаций.

3. Установка модуля. Монтаж на подготовленное основание, выверка по уровню.

4. Подключение. Присоединение к газу, электричеству, теплосети, водоснабжению.

5. Обвязка и дымоудаление. Монтаж трубопроводов, арматуры, дымохода согласно проекту.

6. Пусконаладка. Проверка герметичности, опрессовка, настройка автоматики, пробный запуск.

7. Приёмка. Оформление актов, ввод в эксплуатацию, инструктаж владельца.

Важно: монтаж, подключение к газу и ввод в эксплуатацию ТГУ должны выполнять только лицензированные специализированные организации. Самостоятельное подключение недопустимо и опасно.

Эксплуатация и обслуживание

Для надёжной работы нужно:

• ТО 1–2 раза в год (перед и в начале отопительного сезона): чистка теплообменника, проверка горелки, фильтров, арматуры, автоматики.

• Контроль теплоносителя: жёсткость, pH, отсутствие примесей; при необходимости — водоподготовка.

• Проверка герметичности: газовые соединения, дымоходы, уплотнения корпуса.

• Состояние дренажа и утеплителя: влага и промерзание снижают ресурс.

• Уборка площадки: снег, наледь, мусор не должны мешать доступу к модулю.

• Для конденсационных моделей: регулярная проверка линии отвода конденсата и при необходимости использование нейтрализатора.

Как подобрать мощность ТГУ

Ориентир: примерно 1 кВт на 10 м² при высоте потолков до 3 м и хорошей теплоизоляции. Это очень приблизительный расчёт. Нужно учитывать:

• теплопотери здания (стены, окна, двери, кровля);

• климатическую зону и минимальные температуры;

• ориентацию дома по сторонам света, наличие остекления;

• тип системы отопления (радиаторы, тёплый пол);

• дополнительные потребители тепла (вентиляция, подогрев бассейна и т. п.).

Для объектов от 300–400 м² и выше, а также для коммерческих и производственных зданий расчёт должен выполнять инженер‑проектировщик: ошибка в меньшую сторону приведёт к нехватке тепла, в большую — к перерасходу топлива и ускоренному износу оборудования.
